SKU: CM-UCT324D1-NTN

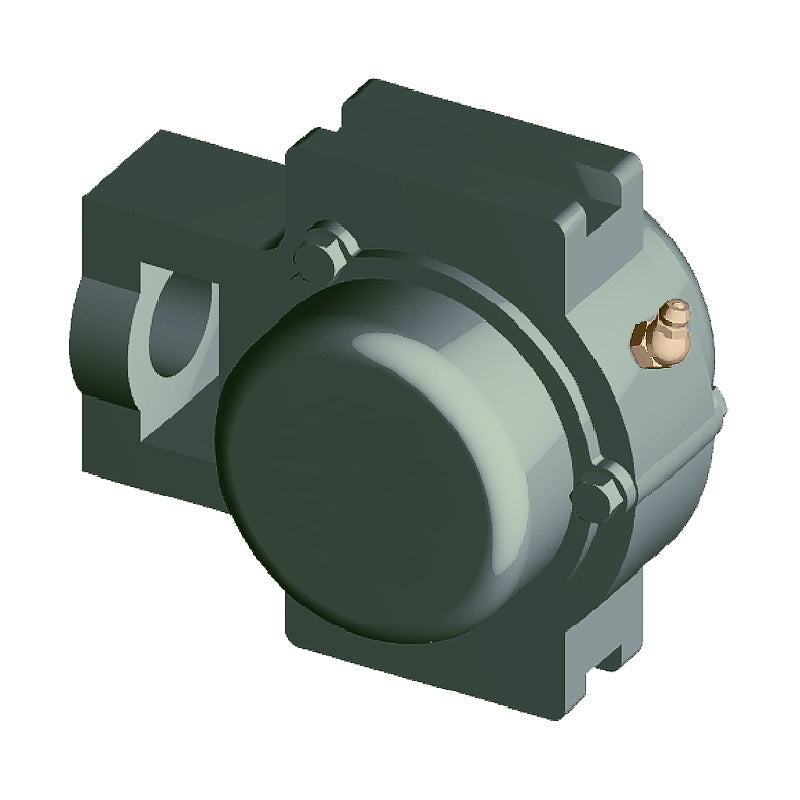

NTN CM-UCT324D1 Metric Cast Iron Take Up Unit with 120mm Bore Bearing Unit with Cast Iron Cover - Closed Version - Allow 2-3 Days

NTN CM-UCT324D1 Metric Cast Iron Take Up Unit with 120mm Bore Bearing Unit with Cast Iron Cover - Closed Version - Allow 2-3 Days

Out of stock


Return policy

90-Days Free Returns

Learn More

Low cost shipping

International Delivery

Learn More
Description
Technical
--- Dimensions
Shaft diameter 120mm
N<sub>1</sub> 60mm
L<sub>2</sub> 44mm
H<sub>2</sub> 210mm
N<sub>2</sub> 140mm
N 70mm
L<sub>3</sub> 230mm
A<sub>1</sub> 45mm
H<sub>1</sub> 320mm
H 355mm
L 432mm
A<sub>2</sub> 90mm
A 140mm
r 165mm
L<sub>1</sub> 267mm
B 126mm
S 51mm
t<sub>2</sub> 22mm
L<sub>4</sub> 439mm
A<sub>5</sub> 215mm
--- Load rating
Dynamic load C<sub>r</sub> 229 kN
Static load C<sub>0r</sub> 185 kN
Fatigue load limit C<sub>u</sub> 10.5 kN
--- Unit information
Mass 69 kg
