SKU: PI12+D1400-012

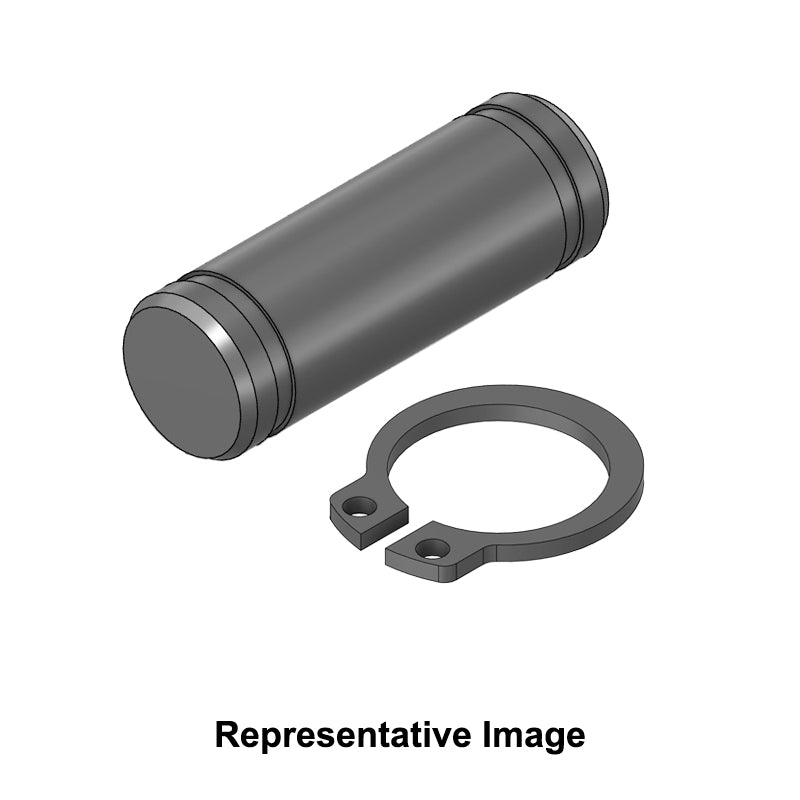

Chiavette PI12 Steel Clevis Pin and Circlip 12x30mm - Allow 7-10 Days

Chiavette PI12 Steel Clevis Pin and Circlip 12x30mm - Allow 7-10 Days

Out of stock


Return policy

90-Days Free Returns

Learn More

Low cost shipping

International Delivery

Learn More
Description
Technical
--- Clevis Pin
No. <a href=advanced_search_result.php?sort=2a&search_in_description=1&keywords=PI12+Pin>PI12</a>
d1 12mm
l 30mm (+0.5mm)
d2 11.5mm
l1 24.5mm (+0.2mm)
z 1mm
m 1.1mm
Weight 0.026kg
--- Circlip
No. <a href=advanced_search_result.php?sort=2a&search_in_description=1&keywords=D1400-012+Circlip>D1400-012</a>
Shaft Size 12mm
Circlip Thickness s 1mm
Thickness Tol. -0.06mm
Unstressed diameter d3 11mm
Unstressed diameter tol +0.10/-0.36mm
Lug a 3.3mm
Beam b 1.8mm
d5 1.7mm
Groove Diameter 11.5mm
Groove Tolerance -0.11mm
Minimum groove width 1.1mm
Groove depth 0.25mm
Weight 0.0005kg
